原理，结构
KAP20压力变送器采用平膜硅压阻式隔离膜充油芯体作为信号测量元件，位于不锈钢壳体内的信号处理电路，将传感器信号转换为标准输出信号。有效防止易结晶介质堵塞引压口的问题。
技术参数
| 量程范围： | 0~350mbar…100bar | ||||||||||||
| 允许过载： | 小于等于额定量程的 1.5 倍 | ||||||||||||
| 压力类型： | 表压、绝压 | ||||||||||||
| 精确度： | ±0.25%（典型） ±0.5%（最大） | ||||||||||||
| 长期稳定性： | ±0.1%F.S/年（典型） ±0.2%F.S/年（最大） | ||||||||||||
| 零点温度漂移： | ±0.03%F.S/℃（≤100KPa） ±0.02%F.S/℃（＞100KPa） | ||||||||||||
| 满度温度漂移： | ±0.03%F.S/℃（≤100KPa） ±0.02%F.S/℃（＞100KPa） | ||||||||||||
| 工作温度： | -20℃~80℃ | ||||||||||||
| 贮存温度： | -40℃~120℃ | ||||||||||||
| 供电电源： | ≥10KΩ(0..10V）,≥5KΩ | ||||||||||||
| 输出信号： | ≤(UB-10)V/ 0.02A (4～20mA) | ||||||||||||
| 压力接口： | 卡箍卡盘式 | ||||||||||||
| 外壳材质： | 不锈钢或铸铝 | ||||||||||||
| 膜片材质： | 不锈钢1.4435(316L) | ||||||||||||
| O型密封圈： | 氟橡胶 | ||||||||||||
| 电缆： | 聚乙烯 | ||||||||||||
| 绝缘电阻： | 100MΩ 100VDC | ||||||||||||
| 外壳防护等级： | IP65 | ||||||||||||

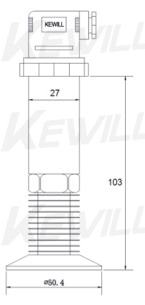

尺寸图
选型表
| KAP20- | 卫生齐平膜式压力变送器 | ||||||
| 测量范围 | |||||||
| 表压（量程见量程代码表）（*此项为常规选型） | |||||||
| 绝压（量程见量程代码表） | |||||||
| 供电电源 | |||||||
| 10~30VDC | |||||||
| 输出信号 | |||||||
| 4～20mADC | |||||||
| 1～5VDC | |||||||
| 螺纹接口 | |||||||
| 卡箍连接（Ф50.4 ） | |||||||
| 电气连接 | |||||||
| 赫斯曼端子接头(DIN43650) | |||||||
| 防爆功能壳体 | |||||||
| （特殊备选项）VARIO | |||||||
| LCD显示单元 | |||||||
| 配套安装卡盘与卡箍紧固件 | |||||||
