原理，结构
LV21系列产品为开关量输出型。 液位上升或下降时，带动不锈钢磁性浮球上下移动，接线盒内的磁簧开关(或微动开关)与臂端磁铁的相互作用来引起磁簧开关(或微动开关)动作。同时输出开(ON)或关(OFF)的信号，供报警提示或远程控制使用。
技术参数

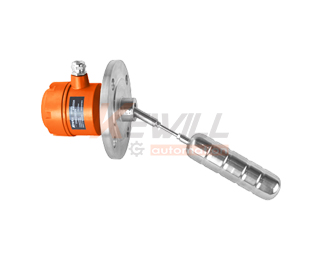

法兰型连接
| 操作压力： | 常规≤16bar（可定制耐压） | |||||||||||
| 介质温度： | 标准型-20~130℃ 高温型-20~200℃ | |||||||||||
| 介质密度 | ≥0.65g/cm³ | |||||||||||
| 触点类型 | 微动开关 | |||||||||||
| 触点容量: | 250VAC, 5A | |||||||||||
| 输出 | 常开加常闭（SPDT) | |||||||||||
| 防护等级： | IP65 | |||||||||||
| 接线方式 | 铝材质接线盒，端子接线 | |||||||||||
| 材料： | 304不锈钢 316L不锈钢 | |||||||||||

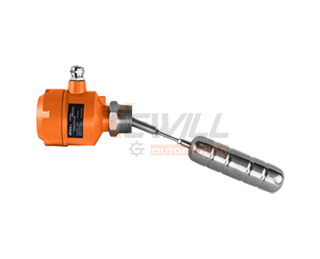

螺纹型连接

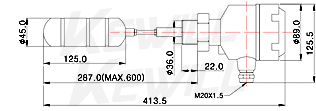

备注：图示螺纹接口可换成法兰连接尺寸可参考选项表变动，浮球尺寸亦可替换。篇幅有限不展开描述定制较多请以合同图纸为准
| 操作压力： | 常规≤16bar（可定制耐压） | |||||||||||
| 介质温度： | 标准型-20~130℃ 高温型-20~200℃ | |||||||||||
| 介质密度 | ≥0.65g/cm³ | |||||||||||
| 触点类型 | 微动开关 | |||||||||||
| 触点容量: | 250VAC, 5A | |||||||||||
| 输出 | 常开加常闭（SPDT) | |||||||||||
| 防护等级： | IP65 | |||||||||||
| 接线方式 | 铝材质接线盒，端子接线 | |||||||||||
| 材料： | 304不锈钢 316L不锈钢 | |||||||||||

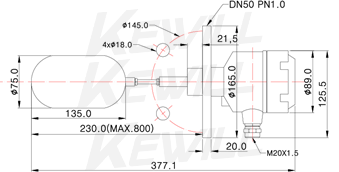

尺寸图
法兰型连接
选型表
| LV21- | 通用型侧装液位开关 | ||||
| 连接方式 | |||||
| DN50法兰型 | |||||
| NPT1 1/2螺纹型 | |||||
| 客户要求定制 | |||||
| 浮球尺寸 | |||||
| 标准型45*125（*） | |||||
| 小巧型38*75 | |||||
| 适用温度 | |||||
| 标准型-20~130℃ | |||||
| 高温型-20~200℃ | |||||
| 耐腐型-20~80℃ | |||||
| (特殊备选项)VARIO | |||||
| 标准型无特殊备选项 | |||||
| 高温基础加散热片结构 | |||||
| 防爆功能选项 | |||||
| 上述选型表不含选型代码，如需选型代码请国产免费牲交视频免费下载_一二三四区无线乱码2021_欧美成人h版泰山134_国产亚洲欧美综合在线区yw或填写阁下的信息 | |||||
备注：(*)为现货或常备款,推荐优先选择。
