原理，结构

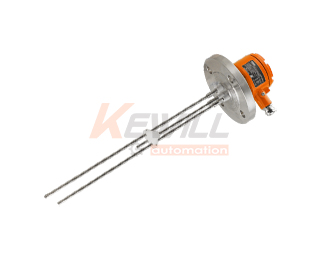

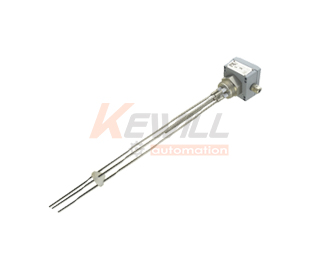

电极液位控制器是用于液位检测和控制的仪表。它由液位检测电极和控制器两部分组成。LEV60电极液位控制器分一体型和分体型两种形式。一体型电极液位控制器是将控制器的电路板装入液位检测电极的接线盒内，组成一体结构;分体型是控制器与液位检测电极分开安装，控制器有控制箱内轨道安装和控制盘面板安装两种形式。针对不同的使用环境，液位检测电极又可分为塑料壳体和铝合金防爆壳体，与设备连接有尼龙或PP聚丙烯塑料连接件和不锈钢连接件，可根据实际工况选择。本产品不适用于：汽油，柴油，重油，纯水。
技术参数
| 耐压等级： | 7bar（25bar可选） | 材料: | 接线盒：铸铝 | |||||||||||
| 介质温度： | -20~80℃ | 接液材质：PTFE | ||||||||||||
| -20~260℃（高温型） | 接液材质：不锈钢1.4435 | |||||||||||||
| 介质导电率： | ≥20μS/cm | 接液材质：不锈钢1.4435 | ||||||||||||
| 输出 | 触点类型: 继电器 | 材质适用温度： | 标准金属型：-20~70℃ | |||||||||||
| 触点容量 | 220VAC, 1A | 高温金属型：-20~260℃ | ||||||||||||
| 开关量输出型 | 常开/常闭 | PP:-20~70℃ | ||||||||||||
| 防护等级： | IP65 | PVDF:-20~120℃ | ||||||||||||
| 接线方式: | 端子接线 | 过程连接: | 螺纹连接G2 法兰连接DN50等 | |||||||||||
尺寸图
选型表
| LVE60- | 电极式液位开关 | ||||||
| 产品结构 | |||||||
| 一体型(介质温度≤70°C可选） | |||||||
| 分体型(介质温度＞70°C可选） | |||||||
| 电极杆材质 | |||||||
| 不锈钢1.4301(304) | |||||||
| 不锈钢1.4435(316L) | |||||||
| 钛合金 基础防腐 | |||||||
| 接液PTFE涂层(用防腐要求高，粘稠，挂料，含泡沫，含漂浮物) | |||||||
| 动作点个数 | |||||||
| 1个 | |||||||
| 2个 | |||||||
| 3个 | |||||||
| 过程连接方式 | |||||||
| 外螺纹连接G1 1/2（动作点≤2可选） | |||||||
| 外螺纹连接M27*2（动作点≤2可选） | |||||||
| 外螺纹连接G2（动作点≤3可选） | |||||||
| 法兰连接DN25法兰（动作点≤2可选） | |||||||
| 法兰连接DN50法兰（动作点≤3可选） | |||||||
| 卫生卡箍50.5mm | |||||||
| 信号输出类型（以下均为继电器信号，选择此项可做出厂设定，现场可修改） | |||||||
| 满罐状态下常开信号 | |||||||
| 满罐状态下常闭信号 | |||||||
| 空罐状态下常开信号 | |||||||
| 空罐状态下常闭信号 | |||||||
| (特殊备选项)VARIO | |||||||
| 电极长度(例如:500mm净长度表述为:/L500) | |||||||
| (超过1米金属电极做分节，现场螺纹对接，PTFE材质不可分节） | |||||||
| 介质温度：-20~260°C可选 /P耐压：25bar（≈25公斤高耐压） | |||||||
| 耐压:25bar(≈25公斤高耐压) | |||||||
