原理，结构
TK16为全电子结构，输出信号由高精度，低温漂的放大器放大处理，送入高精度的A/D转换器，转换成微处理器可以处理的数字信号，经过运算处理的信号控制两路开关，对控制系统温度进行测控。
技术参数
| 量程： | 50…200°C | |||||||||
| 供电： | 19.5…28V DC | |||||||||
| 负载容量： | ＜24V 1.2A | |||||||||
| 环境温度： | 30…70°C | |||||||||
| 存储温度： | 40…85°C | |||||||||
| 介质温度： | 50…200°C | |||||||||
| 精度： | ±0.25%FS | |||||||||
| 显示精度： | ±0.15%FS | |||||||||
| 显示范围： | 1999…9999 | |||||||||
| 功耗： | 3W | |||||||||
| 开关寿命： | ＞100万次 | |||||||||
| 耐压： | 40 bar | |||||||||
| 100 bar | ||||||||||
| 外壳材料： | 不锈钢1.4301(304) | |||||||||
| 触液部分材料： | 不锈钢1.4435(316L) | |||||||||
| 电气连接： | M12*1航插接线接线 | |||||||||
| 防护等级： | IP65 | |||||||||
| 相对湿度： | 0…80% | |||||||||

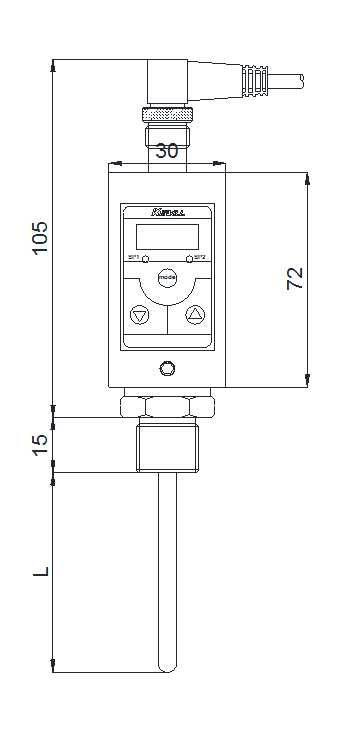

尺寸图
选型表
| TK16- | 智能温度开关 | |||||||||||||||||
| 输出信号类型 | ||||||||||||||||||
| S2 | 两路开关量（PNP） | |||||||||||||||||
| 传感探头直径 | ||||||||||||||||||
| 8 | Φ8 可耐压40 bar（*） | |||||||||||||||||
| 10 | Φ10 可耐压100 bar | |||||||||||||||||
| 螺纹接口 | ||||||||||||||||||
| M1 | M20*1.5外螺纹（*） | |||||||||||||||||
| M3 | M27*2外螺纹 | |||||||||||||||||
| G1 | G1/2外螺纹（*） | |||||||||||||||||
| G2 | G1/4外螺纹 | |||||||||||||||||
| 传感探头长度 | ||||||||||||||||||
| 15 | 15mm（*） | 75 | 75mm | |||||||||||||||
| 25 | 25mm | C | 定制方式Customized | |||||||||||||||
| 50 | 50mm（*） | |||||||||||||||||
| 温度量程 | ||||||||||||||||||
| 详见“常规量程代码表” | ||||||||||||||||||
| 供电方式 | ||||||||||||||||||
| D | DC 19.5…28V | |||||||||||||||||
| 此PDF不含选型表完整数据，如需选型请联系销售人员或发电子邮件至[email protected]获得完整样本。 | ||||||||||||||||||
| 备注：“*”标为现货常备款或快速交货型 | ||||||||||||||||||
选配：电缆附件A
KEM- |
M12附线接插件 |
||||||
自接线柱 |
|||||||
接插头 |
|||||||
直型 |
|||||||
弯型 |
|||||||
2米线缆长度 |
|||||||
5米线缆长度 |
|||||||
要求线长（m） |
|||||||
选配：焊接附件C
| KTW- | 焊接底座 | ||||||
| G1/2底座 | |||||||
| G1/4底座 | |||||||
| 异型连接 | |||||||
| 不锈钢1.4301(304) | |||||||
| 不锈钢1.4435(316L) | |||||||
| 定制材质Customized | |||||||
选配：保护套管D
| KTC- | 保护套管 Cannula | ||||||||
| 不锈钢1.4301(304) | |||||||||
| 不锈钢1.4435(316L) | |||||||||
| 钛合金Ti | |||||||||
| 哈氏合金HB | |||||||||
| 探杆与密封面外衬PTFE | |||||||||
| 长度、螺纹、直径与主品配套 | |||||||||
| 协议另立尺寸、螺纹、直径 | |||||||||
